Modo M: convertir movimiento en una línea de tiempo
El modo M registra repetidamente una sola línea del haz y coloca el tiempo en el eje horizontal. Convierte movimientos rápidos —pleura, válvulas, paredes o diafragma— en trazos medibles, pero pierde la anatomía situada fuera de esa línea. Su utilidad depende de orientar primero una buena imagen…
Qué cambia al activar modo M
En modo B, cada cuadro representa un plano. En modo M, el equipo elige una sola
línea de ese plano, la repite a gran velocidad y desplaza cada nueva muestra
hacia la derecha. La profundidad queda en el eje vertical y el tiempo en el
horizontal.
El resultado es una tira de movimiento. Una interfaz inmóvil dibuja líneas
horizontales. Una estructura que se acerca y se aleja dibuja ondulaciones o
cambios de textura.
Primero B, después M
El modo M no encuentra la anatomía por ti. Primero construye una imagen B
reconocible; después coloca la línea de muestreo sobre la estructura que quieres
seguir. Para pleura, la línea debe atravesar perpendicularmente el espacio
intercostal y la línea pleural, no una costilla.
Esta secuencia importa: un registro muy limpio sobre una costilla sigue siendo
un registro equivocado.
Cómo leerlo

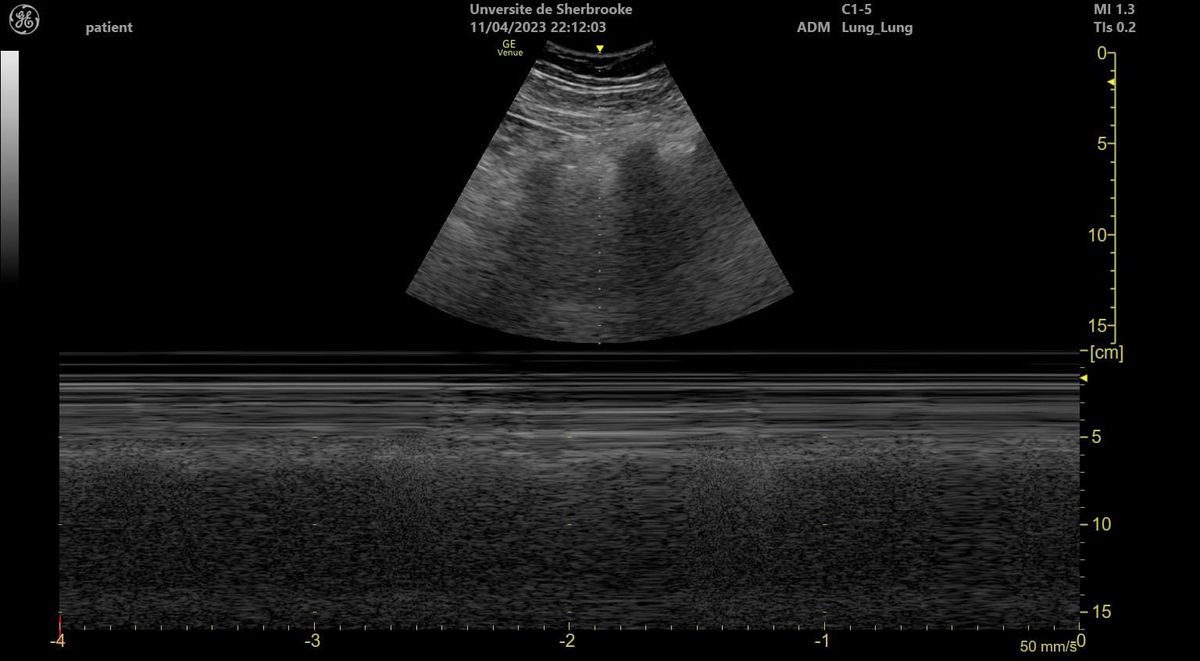

En pulmón normalmente aireado, los tejidos superficiales casi inmóviles forman
líneas paralelas, mientras el movimiento bajo la pleura produce una textura
granular: el patrón de “orilla de mar”. Si todo conserva líneas horizontales,
aparece el patrón estratosfera o código de barras, que expresa ausencia de
movimiento en esa línea.
El modo M muestra movimiento; no establece por sí solo la causa de que exista o
falte.
Dónde NO confiar
- Una línea mal colocada convierte anatomía incorrecta en un trazo convincente.
- El patrón código de barras significa ausencia de movimiento, no neumotórax
automático. - Respiración muy superficial y mala ganancia pueden borrar cambios reales.
- El modo M reduce un plano a una línea: lo que ocurre a un lado queda fuera.
- Una imagen congelada no sustituye observar la dinámica en modo B.
- No midas hasta confirmar orientación, estructura y escala.
Practica esto
Encuentra primero la pleura en modo B. Coloca la línea M entre dos costillas y
observa cómo cambia el registro al respirar, contener la respiración y mover un
poco la sonda. El objetivo es entender qué parte del trazo pertenece al paciente
y cuál a tu técnica.
Evidencia
- Hangiandreou NJ. AAPM/RSNA physics tutorial for residents. Topics in US: B-mode US: basic concepts and new technology. Radiographics. 2003;23:1019–33. DOI: 10.1148/rg.234035034. PMID: 12853678.
- Aldrich JE. Basic physics of ultrasound imaging. Crit Care Med. 2007;35:S131–7. DOI: 10.1097/01.CCM.0000260624.99430.22. PMID: 17446771.
- Volpicelli G, et al. International evidence-based recommendations for point-of-care lung ultrasound. Intensive Care Med. 2012;38:577–91. DOI: 10.1007/s00134-012-2513-4. PMID: 22392031.
