Ganancia en ultrasonido: amplificar la señal sin fabricar información

Amplificar la señal sin fabricar información

La ganancia es uno de los primeros controles que aprende quien utiliza
ultrasonido. Al girarla, la imagen se vuelve más clara o más oscura, y parece
que el equipo “ve” más o menos. Esa impresión puede engañar.

La ganancia amplifica los ecos después de que regresan a la sonda. No hace
que el pulso transmitido viaje más lejos, no crea ecos nuevos y no mejora la
resolución espacial. Amplifica señal útil, speckle, interferencia y ruido. Por
eso su objetivo no es producir una imagen simplemente brillante, sino una
representación en la que los ecos relevantes se distingan sin saturación.

Idea central: la ganancia es el volumen de la escucha, no la intensidad de
la pregunta acústica.

La lectura biosemiótica

El tejido no cambia cuando movemos el control. Cambia la forma en que el sistema
presenta su respuesta. Una ganancia excesiva permite que el ruido ocupe el lugar
del signo; una insuficiente silencia respuestas débiles que sí estaban presentes.

Dónde actúa en la cadena de imagen

En B-mode puede imaginarse una secuencia simplificada:

pulso transmitido → propagación → eco → transductor
→ señal eléctrica recibida → ganancia/TGC → procesamiento
→ compresión y mapa de grises → píxel

La ganancia pertenece a la recepción. La potencia de salida pertenece a la
transmisión. Esta distinción es fundamental:

• aumentar la potencia cambia la energía acústica enviada al paciente;
• aumentar la ganancia amplifica las señales que ya llegaron al receptor.

Cuando el problema es una imagen oscura, subir la potencia no debería ser el
primer reflejo. Antes conviene revisar sonda, frecuencia, contacto, ventana,
profundidad, foco y ganancia. La potencia se mantiene tan baja como sea
razonablemente posible dentro de una exploración diagnóstica adecuada.

Ganancia global y TGC

Ganancia global

Aplica una amplificación general a los ecos de la imagen. En términos prácticos,
desplaza el conjunto hacia grises más claros o más oscuros. Si se incrementa
demasiado, los ecos intensos pueden saturarse y las regiones que deberían ser
oscuras reciben speckle o ruido visible.

Compensación de ganancia en el tiempo

La TGC, del inglés time gain compensation, ajusta la amplificación según
el tiempo transcurrido desde la emisión del pulso. Como el tiempo de retorno se
relaciona con la profundidad, también se denomina compensación de ganancia por
profundidad.

Los ecos profundos han recorrido una distancia mayor y suelen llegar más
atenuados. La TGC permite amplificarlos más que a los ecos cercanos. En muchos

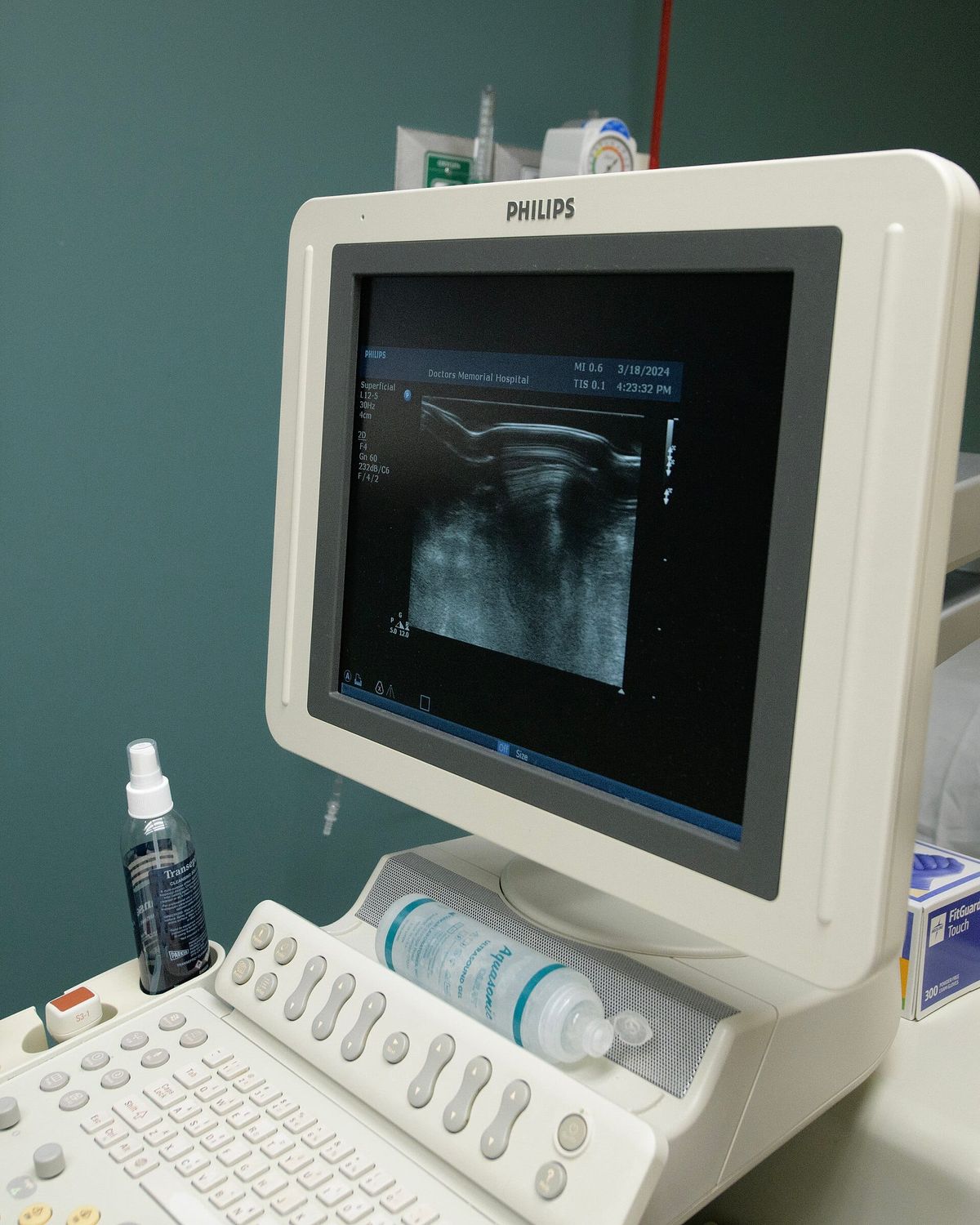

equipos se representa con una hilera de deslizadores:

• controles superiores: campo cercano;
• controles intermedios: profundidades medias;
• controles inferiores: campo lejano.

La TGC intenta presentar tejidos comparables con un brillo razonablemente
uniforme a distintas profundidades. No debería utilizarse para “pintar” una
lesión ni para forzar que un hallazgo adopte el aspecto esperado.

Lo que la ganancia no puede hacer

La amplificación puede revelar una señal débil que alcanzó el receptor, pero no
reconstruye contenido frecuencial, detalle espacial o ecos que se perdieron en
la propagación.

Qué ocurre cuando está demasiado baja

Una ganancia insuficiente produce una imagen globalmente oscura. Sus
consecuencias pueden incluir:

• pérdida de ecos tisulares débiles;
• desaparición aparente de límites finos;
• falsa apariencia anecoica de tejidos hipoecoicos;
• subestimación de speckle, detritos o artefactos;
• dificultad para seguir estructuras profundas;
• falsa impresión de una ventana acústica deficiente.

“Negro” no siempre significa ausencia de reflectores. Puede significar que la
señal recibida quedó por debajo del umbral de visualización.

Qué ocurre cuando está demasiado alta

Una ganancia excesiva no equivale a mayor información. Puede producir:

• ocupación de regiones líquidas por ecos de bajo nivel;
• pérdida de contraste entre tejidos;
• bordes engrosados o menos definidos;
• saturación de ecos intensos;
• aumento de speckle y ruido electrónico;
• exageración de artefactos;
• falsa apariencia de contenido interno.

En ultrasonido pulmonar, por ejemplo, la ganancia modifica la visibilidad de las
líneas B. Un estudio controlado encontró que una ganancia intermedia o alta
facilitaba su detección frente a una ganancia muy baja, pero la calidad global
empeoraba con el ajuste extremo. El punto óptimo depende de la pregunta, la
sonda, el preset y el equipo; no existe un porcentaje universal.

Ganancia, rango dinámico y mapa de grises

Estos controles se relacionan, pero no son equivalentes:

• ganancia: amplifica las señales recibidas;
• rango dinámico o compresión: determina qué amplitudes se incluyen y cómo
  se distribuyen en la escala de grises;
• mapa de grises: decide cómo se asignan los niveles procesados a la
  apariencia de la pantalla;
• persistencia: combina información de cuadros sucesivos;
• rechazo o umbral: puede suprimir señales de amplitud baja.

Un rango dinámico amplio suele mostrar más tonos de gris y menor contraste
aparente. Uno estrecho produce una imagen más contrastada, pero puede perder
gradaciones. Si la imagen no mejora al mover la ganancia, el problema podría
estar en la compresión, el preset o la cadena previa.

Qué significa un cambio en decibelios

Algunos equipos expresan la ganancia en decibelios. Para una relación de
amplitudes:

dB = 20 × log10(amplitud final / amplitud inicial)

Un aumento cercano a 6 dB representa aproximadamente el doble de amplitud
eléctrica. Sin embargo, eso no significa el doble de brillo percibido. La
señal pasa después por compresión logarítmica, mapas de grises, límites de
pantalla y percepción visual. Los números tampoco deben compararse como si
fueran equivalentes entre fabricantes, sondas y presets.

Una secuencia práctica en siete pasos

1. Define la pregunta

Decide qué estructura, movimiento, artefacto o procedimiento necesitas evaluar.
Una imagen agradable que no responde la pregunta sigue siendo inadecuada.

2. Elige sonda, preset y frecuencia

La ganancia no compensa una sonda incorrecta ni una frecuencia que se atenúa
antes de alcanzar el objetivo.

3. Ajusta profundidad y foco

Coloca el objetivo completo en pantalla y el foco en su nivel o ligeramente por
debajo. Esto optimiza la geometría antes de amplificar.

4. Obtén una ventana y contacto adecuados

Elimina aire bajo la sonda, corrige la orientación y busca un trayecto acústico
favorable. No amplifiques una mala ventana como sustituto de técnica.

5. Ajusta la ganancia global

Parte de un valor medio. Reduce hasta que el fondo y una referencia
verdaderamente anecoica se vean oscuros; luego aumenta de forma gradual hasta
recuperar la textura y los límites necesarios sin llenar la referencia de ruido.

6. Corrige la TGC

Observa si un tejido relativamente homogéneo cambia de brillo solo por la
profundidad. Ajusta una curva suave. Los cambios abruptos entre deslizadores
pueden crear bandas artificiales.

7. Revalida en movimiento y en otro plano

Comprueba que el hallazgo persiste al cambiar ángulo, ventana o plano. Congela y
documenta después de optimizar, no antes.

Referencias internas útiles

El cuerpo ofrece calibradores prácticos, siempre interpretados en contexto:

• la luz de una vejiga o vaso simple debería permanecer predominantemente
  anecoica;
• un parénquima homogéneo no debería mostrar bandas horizontales creadas por
  saltos de TGC;
• los bordes intensos deben conservar gradación, no convertirse todos en blanco
  saturado;
• el tejido profundo debe ser visible sin que el campo cercano quede lavado.

Estas referencias no sustituyen la anatomía ni permiten declarar que todo eco
en un líquido es artefacto. Sirven para reconocer cuándo el procesamiento domina
la apariencia.

Optimización automática: útil, pero verificable

Los equipos modernos pueden ajustar automáticamente ganancia, TGC, contraste u
otros parámetros. Esta función ofrece un punto de partida rápido, especialmente
en condiciones estables. No conoce por completo la pregunta clínica ni distingue
si el operador quiere resaltar una pared, contenido de bajo nivel, textura o un
artefacto pulmonar.

Después de usarla, revisa:

1. que las referencias anecoicas sigan oscuras;
2. que el objetivo profundo conserve señal;
3. que no haya saturación ni bandas;
4. que el hallazgo persista con pequeños ajustes manuales.

Ganancias distintas en modos distintos

El equipo puede ofrecer controles independientes:

• ganancia B-mode, para la escala de grises;
• ganancia color, que modifica cuánto flujo o ruido se representa en color;
• ganancia espectral, que amplifica la señal Doppler del trazado.

En Doppler, una ganancia excesiva produce blooming, relleno por ruido o
engrosamiento del espectro; una insuficiente puede ocultar flujo lento. La regla
general sigue siendo amplificar hasta obtener señal útil y luego retroceder si
aparece ruido, pero cada modo se ajusta por separado.

Comparación y documentación

La ganancia y la TGC modifican la intensidad de los píxeles. Esto importa al
comparar estudios seriados, evaluar ecogenicidad o realizar análisis
cuantitativo de textura. Dos imágenes con ajustes distintos pueden parecer
biológicamente diferentes aunque el tejido no haya cambiado.

Cuando la comparación sea relevante, conserva en lo posible:

• sonda, frecuencia y preset;
• profundidad y foco;
• ganancia global y TGC;
• rango dinámico y armónicos;
• ventana, plano y posición del paciente.

La ecogenicidad es relacional: debe compararse con una referencia, dentro de una
adquisición técnicamente controlada.

Errores frecuentes

• Confundir ganancia con potencia: una amplifica recepción; la otra modifica
  la energía transmitida.
• Subir ganancia para obtener penetración: ilumina señal y ruido, pero no
  recupera ecos ausentes.
• Buscar una cifra universal: los valores dependen del sistema y del preset.
• Ajustar solo el campo profundo con ganancia global: puede saturar el campo
  cercano; para eso existe la TGC.
• Crear escalones con la TGC: las curvas abruptas fabrican bandas de brillo.
• Declarar contenido en un líquido sobre una imagen sobreexpuesta: primero
  reduce ganancia y confirma en varios planos.
• Comparar ecogenicidad con configuraciones diferentes: el procesamiento
  puede explicar parte de la diferencia.
• Aceptar la optimización automática sin revisar: es un comienzo, no una
  interpretación.

Práctica deliberada

1. Explora una estructura que incluya líquido y tejido sólido.
2. Reduce la ganancia hasta perder ecos tisulares y describe qué desaparece.
3. Auméntala hasta llenar el líquido de ruido y observa qué límites se borran.
4. Regresa al punto en que la referencia líquida permanece oscura y el tejido
   conserva textura.
5. Produce deliberadamente una curva escalonada de TGC y reconoce sus bandas.
6. Deja la ganancia fija y cambia potencia de salida; explica por qué no son el
   mismo control.
7. Guarda dos imágenes con distinta ganancia y comprueba por qué el brillo no
   puede interpretarse sin conocer la adquisición.

Puntos para llevar

• La ganancia amplifica electrónicamente los ecos recibidos.
• Modifica brillo y visibilidad, no la anatomía ni la fuerza del eco original.
• No aumenta la penetración acústica ni la resolución espacial.
• La ganancia global actúa sobre toda la imagen.
• La TGC compensa de forma selectiva según tiempo y profundidad.
• Una ganancia baja puede ocultar señal útil.
• Una ganancia alta amplifica también ruido, speckle y artefactos.
• Ganancia, potencia, rango dinámico, profundidad y foco son controles distintos.
• No existe un valor numérico universal.
• La imagen debe optimizarse para responder la pregunta y compararse con
  referencias internas coherentes.

Referencias

1. Zander D, Hüske S, Hoffmann B, et al. Ultrasound Image Optimization
   (“Knobology”): B-Mode. Ultrasound International Open. 2020;6:E14–E24.
   doi:10.1055/a-1223-1134.
2. Pye SD, Wild SR, McDicken WN. Adaptive time gain compensation for ultrasonic
   imaging. Ultrasound in Medicine & Biology. 1992;18:205–212.
   doi:10.1016/0301-5629(92)90131-S.
3. Duggan NM, Goldsmith AJ, Al Saud AA, et al. Optimizing Lung Ultrasound: The
   Effect of Depth, Gain and Focal Position on Sonographic B-Lines. Ultrasound
   in Medicine & Biology. 2022;48:1509–1517.
   doi:10.1016/j.ultrasmedbio.2022.03.015.
4. Abu-Zidan FM, Hefny AF, Corr P. Clinical ultrasound physics. Journal of
   Emergencies, Trauma, and Shock. 2011;4:501–503.
   doi:10.4103/0974-2700.86646.
5. Hangiandreou NJ. AAPM/RSNA physics tutorial for residents. Topics in US:
   B-mode US: basic concepts and new technology. RadioGraphics.
   2003;23:1019–1033.
   doi:10.1148/rg.234035034.
6. Aldrich JE. Basic physics of ultrasound imaging. Critical Care Medicine.
   2007;35(Suppl):S131–S137.
   doi:10.1097/01.CCM.0000260624.99430.22.

Nota de alcance: material educativo para profesionales en formación. No
sustituye entrenamiento supervisado, manuales del fabricante, control de
calidad ni protocolos locales de seguridad.
